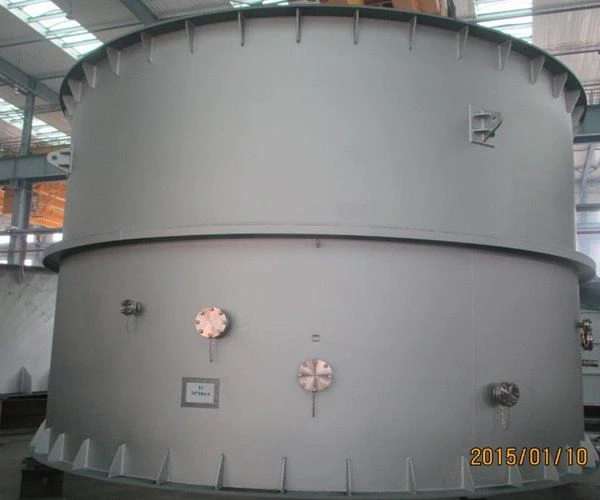

ชุดท่อไอเสียสำหรับอุตสาหกรรม

ท่อไอเสียควัน

ปล่องของระบบบายพาสแบ่งออกเป็น ท่อทางเข้า, ท่อทางออก, ปล่องไฟ ฯลฯ

ท่อเข้าสามารถแบ่งออกเป็นท่อทางเข้าสี่เหลี่ยมและท่อทางเข้าวงกลมตามความต้องการของลูกค้า

ต่อไปนี้เป็นการกำหนดค่าปล่องทางเข้าสำหรับหนึ่งในโครงการของเรา

มีการติดตั้งท่อทางเข้าระหว่างข้อต่อขยายที่ไม่ใช่-โลหะที่ด้านข้างของ GT และแดมเปอร์ไดเวอร์เตอร์ โครงการนี้มีท่อทางเข้าสองท่อสำหรับระบบบายพาส

สำหรับท่อทางเข้า Ⅰ ขนาดทางเข้า (เส้นทางก๊าซ) คือ Φ6410 มม. และขนาดทางออกคือ 7000 มม. × 7000 มม. สำหรับท่อทางเข้า Ⅱ ขนาดทางเข้าคือ 7000 มม. × 7000 มม. และขนาดทางออก 7800 มม. × 7800 มม. ท่อน้ำเข้าใช้โครงสร้างฉนวนกันความร้อนภายใน วัสดุซับเป็นสแตนเลส (ความหนา 3 มม.) วัสดุปลอกคือ A36 (ความหนา 12 มม.)

การออกแบบปล่องเหล็กต้องเป็นไปตามข้อกำหนดต่อไปนี้:

1. ควันเหล็กควรมีความแข็งแรงและความแข็งแกร่งเพียงพอ และควรพิจารณาค่าเผื่อการกัดกร่อนจำนวนหนึ่งสำหรับความหนาของผนังปล่องไฟ

เมื่อความสูง 20~40ม. และเส้นผ่านศูนย์กลาง 0.2~1.0 ม. ความหนาของผนังแบบง่ายไม่มีซับในคือ 4-10 มม. และความหนาของผนังพร้อมเยื่อบุจะเท่ากับ 4~10mm.

ความหนาของผนังคือ 8 ~ 18 มม.

2. เมื่ออัตราส่วนความสูงต่อเส้นผ่านศูนย์กลางของปล่องไฟเกิน 20 ต้องติดตั้งเชือกลากที่เชื่อถือได้ และเชือกควรอยู่ตามเส้นรอบวง ฯลฯ

จัดเรียง 3 ~ 4 เรเดียน

3. โดยทั่วไปแล้วส่วนเชื่อมต่อระหว่างกระหม่อมควันและฐานรากจะทำเป็นทรงกรวย และโดยทั่วไปความหนาของแผ่นรองรับโดยทั่วไป

20~40 มม.

4. ควันเหล็กที่มีซับใน ซับในสามารถรองรับได้เป็นส่วน ๆ แต่ละส่วนมีความยาว 4 ~ 6 เมตร และช่องว่างระหว่างเยื่อบุด้านในและตัวย่อ

ช่องว่าง 20 ~ 50 มม. และควรติดตั้งแผ่นวงแหวนป้องกันที่ด้านบนเพื่อปิดซับใน

5. ปล่องไฟเหล็กควรเชื่อมปล่องไฟสแตนเลสที่ผลิตโดยโรงงานมืออาชีพ
